编程准备提示

环境说明

本次编程环境如下：

• 装有 Windows 10 或 Windows 11 系统可携带式电脑
• 已安装 ODIS19.0 工程师软件，并且能正常访问
• 拥有 RJ45-OBD DoIP 诊断线
• 看得懂本站教程的大脑
• 敏捷的双手

WARNING

如果您的 Windows 系统不在上述版本内，请根据自身情况操作，ODIS 工程师软件不一定能兼容老版本系统。

如果您的 ODIS 工程师软件不在上述版本内，请根据自身情况操作。

如果您还没有安装 ODIS19.0 工程师软件，请到 ODIS 安装教程 查阅。

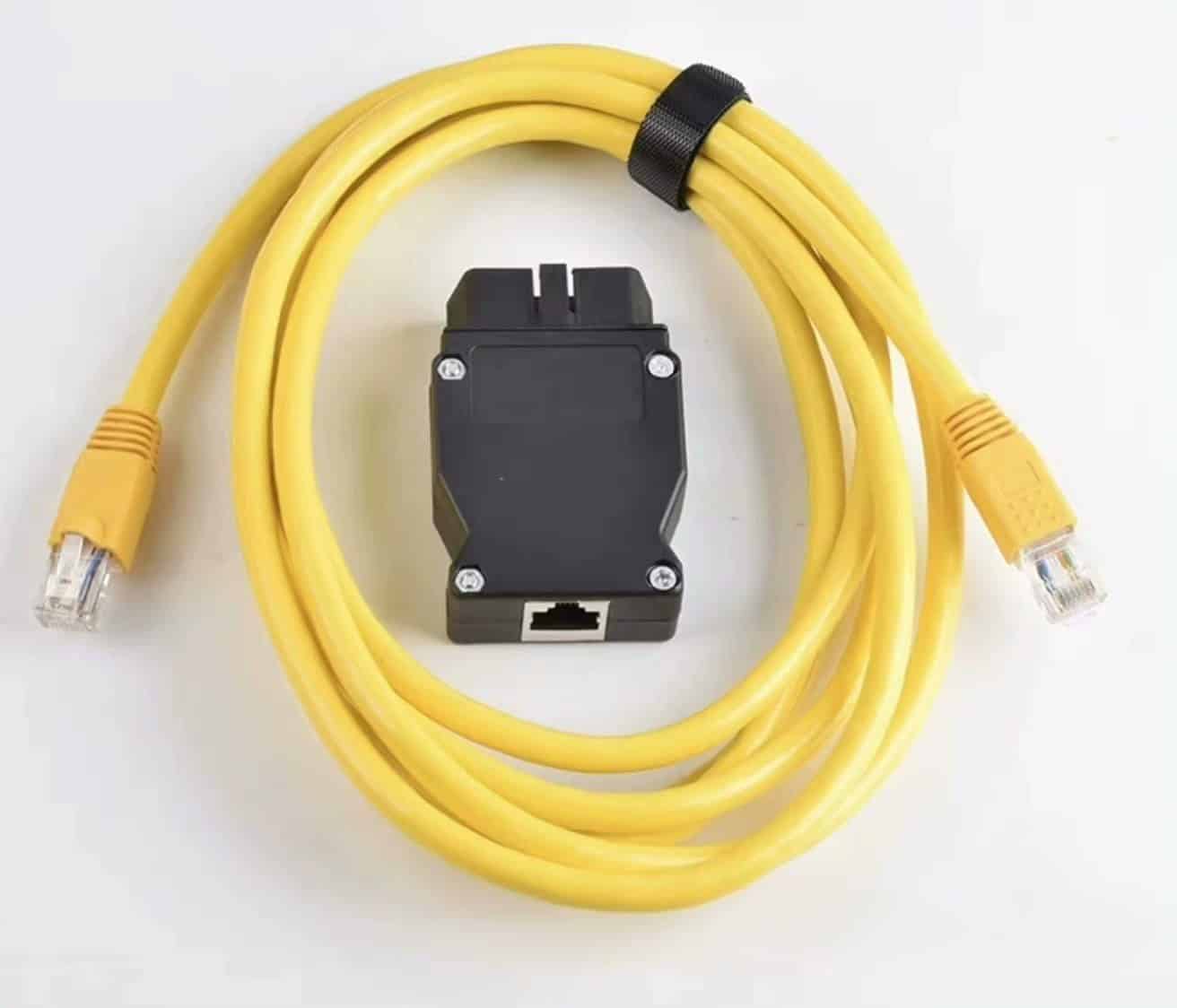

DoIP 诊断线

DoIP 是 “Diagnostic communication over Internet Protocol” 的简称，即通过网络协议进行诊断通信。大众汽车集团 DoIP 诊断线就是基于这种协议，用于建立外部测试设备（如电脑）与大众汽车集团车载网络之间诊断连接的数据线。它利用以太网技术，让车内电子控制单元通过以太网实现相互通信并形成局域网，使得诊断设备能够与车辆的各个控制模块进行数据交互，从而实现对车辆的故障诊断、参数修改、软件升级等功能。

优势

• 高速的数据传输速率：以太网总数据速率可以达到 100Mbit/s，与高速 CAN 相比，DoIP 诊断总体速率是 CAN 诊断的 100 倍以上，在复杂的诊断任务和刷新应用的情况下能极大地节约时间。
• 低成本：使用标准硬件组件，如以太网控制器、Cat5 线缆和 RJ45 连接器，相比一些传统的诊断线，价格较为便宜，例如以前常用的大众汽车集团 5054 线，价格几百元，而 DoIP 线通常 20 元左右包邮。
• 应用范围广：配合 OBD 诊断、远程诊断、FOTA 等技术，固定诊断和远程诊断都能应用，使得远程的直接诊断成为可能。
• 多设备连接与互不干扰：单诊断仪可连接多台车辆用于产线上生产监控及 ECU 刷写等，多台诊断仪通过交换机级联诊断同一台汽车时，各诊断信道互不干扰，可实现多团队同时作业，提高整体工作效率。

IMPORTANT

注：某鱼，某宝搜索关键词就可以购买了。价格不会超出 30 元人民币。

使用方法

• 前期准备：需要一台带网口的笔记本电脑，并安装好 ODIS（大众汽车集团诊断软件）19 或以上版本，以及购买一条适用的 DoIP 诊断线。
• 连接设备：将 DoIP 线的一端连接车辆的 OBD 接口，另一端连接电脑的网口，连接电脑网卡有变化。
• 车辆通电：打开车辆前引擎盖，车辆通电（不要启动发动机，否则在发动状态下刷机可能触发“写保护”造成刷机失败）。
• 软件操作：打开 ODIS 软件，选择正确工程项目，如 B9 等车型选择 AU49X，其余型号下列展示。点击汽车选择，点击刷新，刷新出车辆后点击诊断登陆，即可建立连接。连接成功后，可根据具体需求进行相应的操作。

IMPORTANT

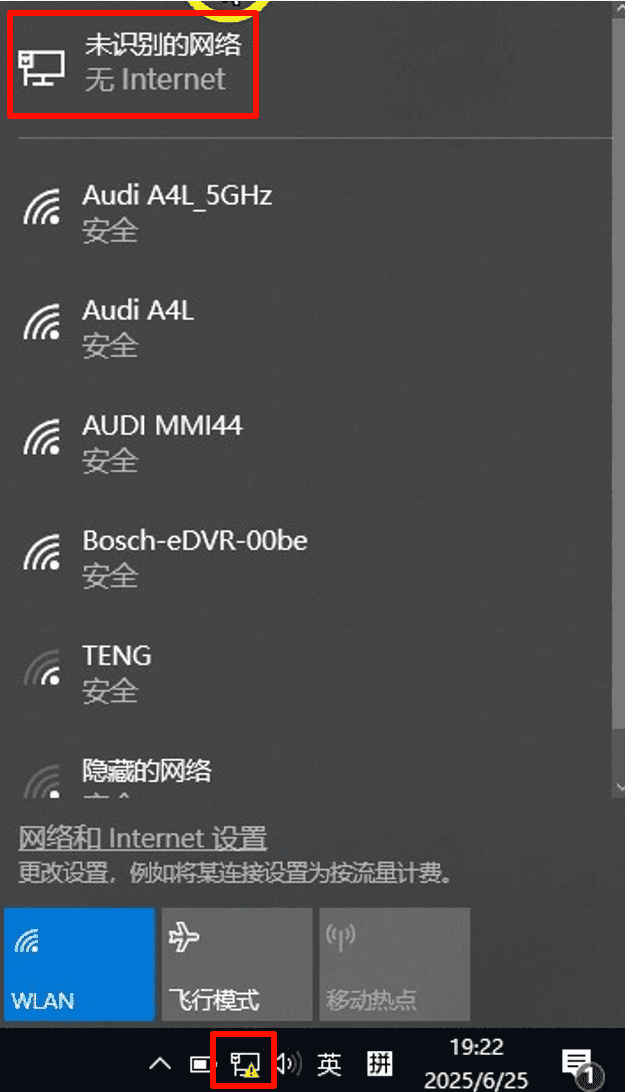

注：如图红圈表示接口是否有变化，确定有才能刷新 DoIP 诊断。
